Ceyear 6481系列小型化光纤熔接机是一款高性能光纤熔接机,集轻巧便携、功能多样、界面友好和操作简单等特点于一身。由于光纤熔接机的工作环境普遍较为恶劣,长期使用之后难免会出现一些问题,比如纤芯对准异常,产生这种现象的原因不一,但绝大多数情况下是V型槽被污染导致的,为了保证熔接效果,必须定期清洁维护V型槽。

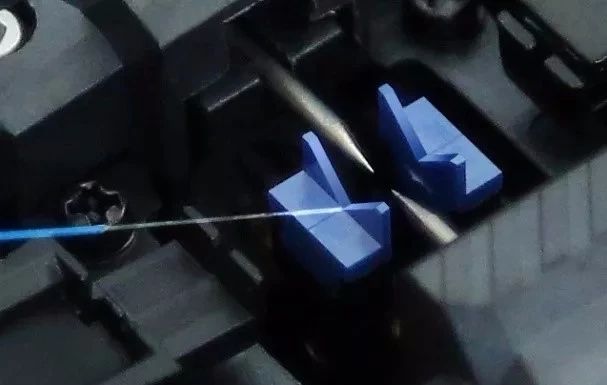

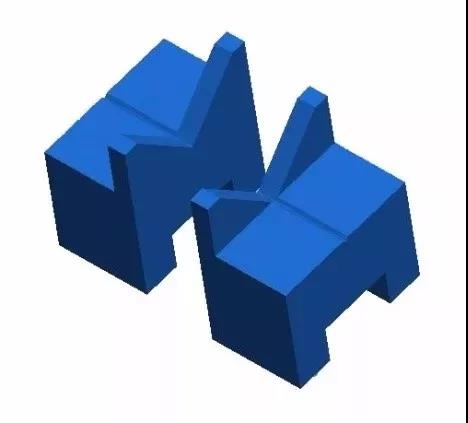

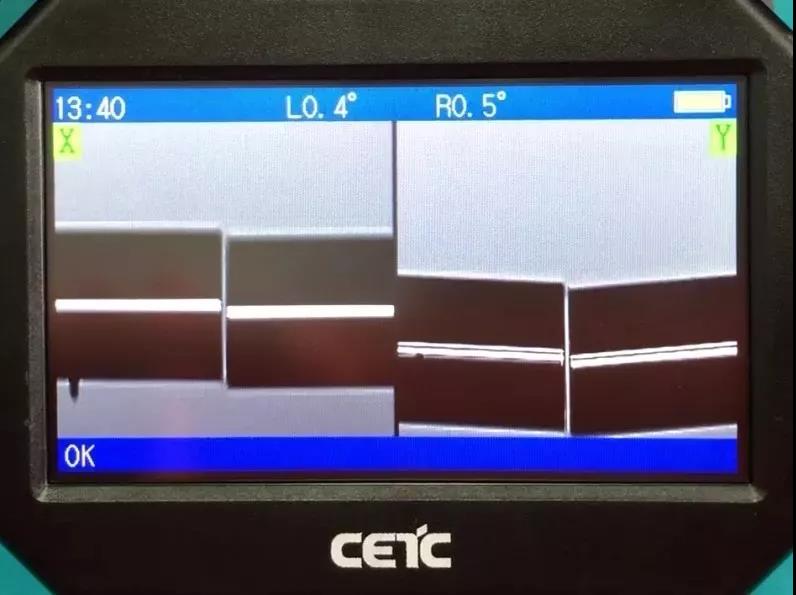

V型槽是熔接机中重要的一个零部件,它除了固定支撑熔接中的光纤外,还具有导向作用。熔接机在日常的使用过程中,如果图像出现上图(或类似)的情形时,则表明纤芯对准异常,若强行继续熔接操作,结果必然难以令人满意,此时首要的事情应该是清洁V型槽。

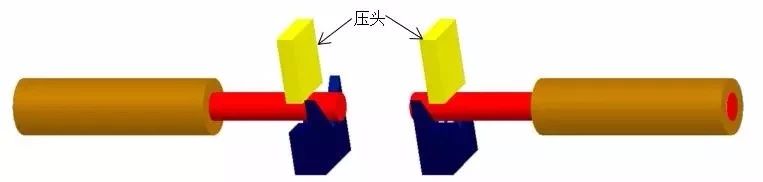

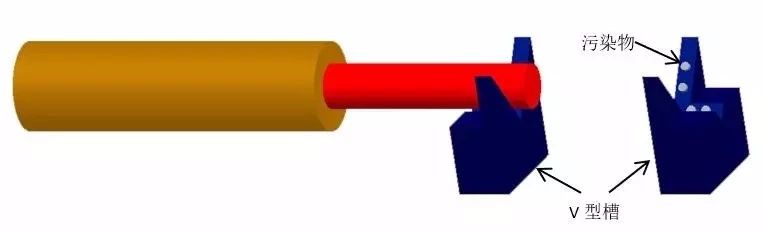

异常现象的产生原因如上图所示。由于机器长期使用且不加以清洁维护,V型槽内残留了污染物,导致光纤放置之后,两边不在一个水平面上,便只能通过调芯操作来调整。由于调芯方向的驱动范围只有数十微米,所以稍有异物就会使光纤图像偏离正常位置,造成纤芯对准异常。同时,当熔接参数校准优化之后,V槽内异物的存在将触发调芯操作,于是光纤端面与放电电弧之间的相对位置也随即发生变化,从而可能导致熔接效果不佳。
V型槽的清洁方法如上图所示。具体的操作步骤如下:
1、准备一根裸光纤,剥离涂覆层,用酒精棉清洁干净并切割好;
2、将光纤保持约45°角,使用切割的自由端沿V型槽向同一个方向推动,从而将污染物清除;
3、用蘸有酒精的细棉签擦拭V型槽底部,确保V型槽清洁干净;
4、如果V型槽沾染的污染物异常顽固,则需要使用双面刀片进行清洁;首先用酒精棉擦拭刀片,然后将刀片保持约45°角,沿V型槽向同一个方向推动,清除污染物;在此过程中,力量要适中,以防刮伤V型槽。

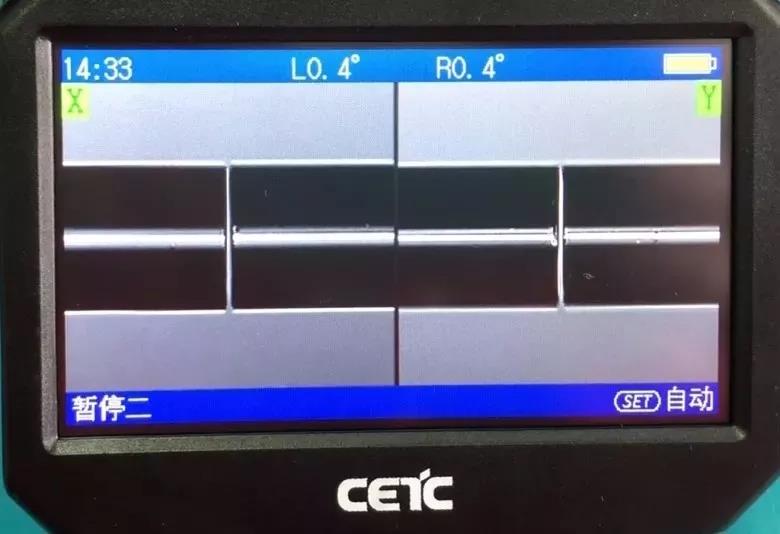

在清洁V型槽之后,进行纤芯对准操作,效果如上图所示,可见图像恢复正常。定期清洁维护V型槽,一方面可缩短熔接时间,另一方面可保证熔接损耗指标,无疑将大大提高工作效率,同时可有效延长机器使用寿命。
