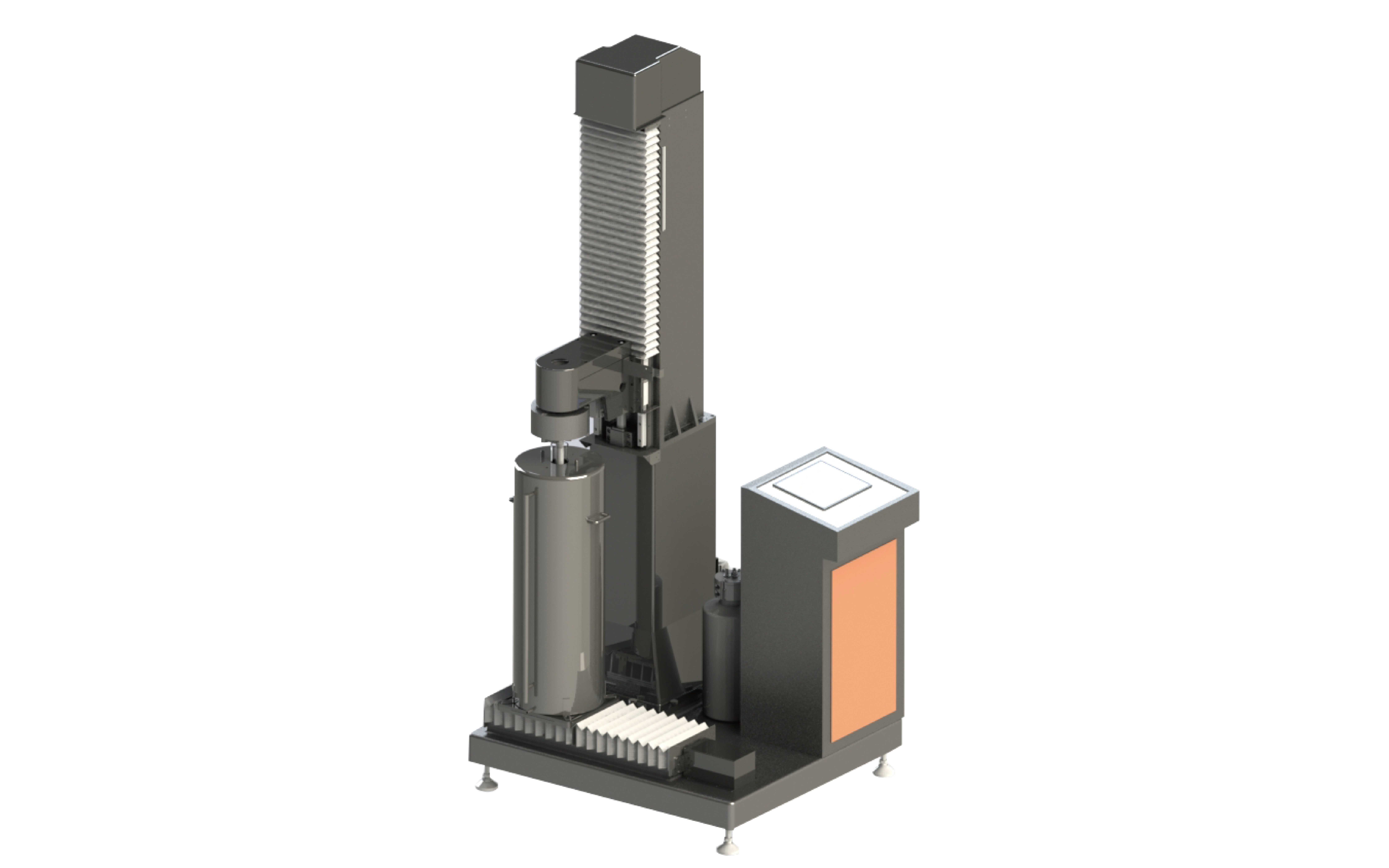

离线液相掺杂机

产品介绍

离线液相掺杂机是专用于预制棒生产沉积后,在预制棒内壁疏松层实现液相掺杂的设备。适用于掺杂各种不同稀土元素,如:掺饵、掺镜等,可实现室温至90℃范围内的恒温辅助掺杂环境,有利于提升掺杂效率和质量。

该型掺杂机广泛应用于激光光纤衬管疏松层的稀土元素掺杂工序,该工序是掺杂光纤最关键的工艺步骤,直接决定了光纤的质量,传统的掺杂工艺通常因人工干预而导致掺杂浓度不均匀,效率不高,以及不良的掺杂环境而导致掺杂缺陷。

该液相掺杂机解决了传统掺杂过程不稳定,效率低,掺杂浓度不均匀以及区域性掺杂缺陷等不良质量问题,是制造光纤激光器,光纤传感器企业掺杂工序的最佳选择。

产品特点

l钢制机身;

lPLC控制系统,标配伺服系统

l滚珠丝杠搭配精磨直线导轨

l恒温水浴保温系统

l掺杂溶液装载系统

l衬管装卸方便快捷

l气动溶液装载快捷无污染


主要用途

专用于功率光纤衬管内壁疏松层实现液相掺杂的设备。

主要技术指标

l夹持衬管直径   φ10φ50mm

l大浸泡长度   650mm

l恒温水浴炉保温范围  室温90

l浴炉保温介质   纯水

l掺杂溶液储存罐   4L

l主轴转速    0-60mm/min

lZ轴行程     750mm

lX轴行程     350mm

l设备功率    6KW

l设备重量    900kg

l外形尺寸    L1100mmx W1000mmx H2600mm
