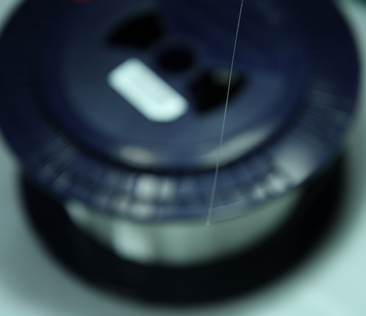

掺铒光纤系列（EDF）

产品介绍

产品简介：
公司提供全系列掺铒光纤产品，可满足最苛刻的光放大器设计要求，放大范围覆盖C波段和L波段。应用1480nm或980nm泵浦技术，掺铒光纤可实现35nm的放大带宽，并在带宽范围内保持增益平坦，可获得理想的功率转换效率。
产品特点：
1、优异的光纤均匀性
2、高功率转换效率和低噪声设计
3、业界领先的光纤几何性能
4、低PMD特性
5、DLPC9双层涂覆确保优异的光纤机械性能
6、良好的抗氢损特性
7、低熔接损耗特性

产品特点

1、DWDM放大器
2、CATV放大器
3、980nm或1480nm泵浦
4、陆地或水下通信
5、国防、军工及航空航天领域

主要用途

主要技术指标

产品指标
产品编号
EDF1003
EDF1007
EDF1013
EDF1022
光纤类型
EDF3/6/125-23
EDF7/6/125-23
EDF13/6/125-23
EDF22/6/125-23
光学特性
吸收峰值1532nm1(Max.[1530–1535 nm])范围
[2 - 4] dB/m
[4 - 9] dB/m
[10 - 15] dB/m
[19 - 25] dB/m
吸收峰值1532nm1(Max.[1530–1534 nm])典型值
3 dB/m
7 dB/m
13 dB/m
22 dB/m
250m光纤长度上的吸收峰值波动
≤2.5 %
≤2.5 %
≤2.5 %
≤2.5 %
背景损耗 (Min.[1100–1300 nm])最大值
≤ 10 dB/km
≤ 10 dB/km
≤ 10 dB/km
≤ 10 dB/km
背景损耗 (Min.[1100–1300 nm])典型值
≤ 6 dB/km
≤ 6 dB/km
≤ 6 dB/km
≤ 6 dB/km
弯曲敏感度
(100 m, 15 mm弯曲半径, λ< 1620 nm)
≤ 0.1 dB
≤ 0.1 dB
≤ 0.1 dB
≤ 0.1 dB
截至波长2
≤ 980 nm
≤ 1300 nm
≤ 1300 nm
≤ 1300 nm
模场直径1550 nm
5.4 ± 0.7 μm
5.4 ± 0.7 μm
5.4 ± 0.7 μm
5.4 ± 0.7 μm
数值孔径
0.23 ± 0.02
0.23 ± 0.02
0.23 ± 0.02
0.23 ± 0.02
熔接衰减 (with G.652 at 1300 & 1700 nm)
≤ 0.2 dB
≤ 0.2 dB
≤ 0.2 dB
≤ 0.2 dB
偏振模色散 (100 m)
≤ 0.25 ps
≤ 0.25 ps
≤ 0.25 ps
≤ 0.25 ps
几何特性
包层直径
125 ±1 μm
125 ±1 μm
125 ±1 μm
125 ±1 μm
涂覆层直径
250 ±7 μm
250 ±7 μm
250 ±7 μm
250 ±7 μm
芯/包层同心度
≤0.6 μm
≤0.6 μm
≤0.6 μm
≤0.6 μm
包/涂覆层同心度
≤ 12.5 μm
≤ 12.5 μm
≤ 12.5 μm
≤ 12.5 μm
机械特性
光纤强度
1.5 % (150 KPSI)
1.5 % (150 KPSI)
1.5 % (150 KPSI)
1.5 % (150 KPSI)
商业段长（±5 m）
250, 500, 1000 m
250, 500, 1000 m
250, 500, 1000 m
250, 500, 1000 m
环境特性
存储温度
- 40°C to + 75°C
- 40°C to + 75°C
- 40°C to + 75°C
- 40°C to + 75°C
工作温度
- 5°C to + 75°C
- 5°C to + 75°C
- 5°C to + 75°C
- 5°C to + 75°C
存储湿度(非凝露)
5 % to 95 %
5 % to 95 %
5 % to 95 %
5 % to 95 %
工作湿度(非凝露)
5 % to 95 %
5 % to 95 %
5 % to 95 %
5 % to 95 %
1.其他波长吸收峰值可根据要求提供
2.截至波长小于980 nm光纤可选
3.EDF1007较大模场光纤可选
掺铒光纤系列（EDF）.pdf

主要业务 Business

设备校准及测试

光学类服务能力一览表

智能装备

光电仪器设备及产品

方案咨询及培训

联系我们

您现在的位置：光电仪器设备及产品 >光纤、光缆及光器件

产品介绍

产品特点

主要用途

主要技术指标

产品编号	EDF1003	EDF1007	EDF1013	EDF1022
光纤类型	EDF3/6/125-23	EDF7/6/125-23	EDF13/6/125-23	EDF22/6/125-23
光学特性
吸收峰值1532nm1(Max.[1530–1535 nm])范围	[2 - 4] dB/m	[4 - 9] dB/m	[10 - 15] dB/m	[19 - 25] dB/m
吸收峰值1532nm1(Max.[1530–1534 nm])典型值	3 dB/m	7 dB/m	13 dB/m	22 dB/m
250m光纤长度上的吸收峰值波动	≤2.5 %	≤2.5 %	≤2.5 %	≤2.5 %
背景损耗 (Min.[1100–1300 nm])最大值	≤ 10 dB/km	≤ 10 dB/km	≤ 10 dB/km	≤ 10 dB/km
背景损耗 (Min.[1100–1300 nm])典型值	≤ 6 dB/km	≤ 6 dB/km	≤ 6 dB/km	≤ 6 dB/km
弯曲敏感度 (100 m, 15 mm弯曲半径, λ< 1620 nm)	≤ 0.1 dB	≤ 0.1 dB	≤ 0.1 dB	≤ 0.1 dB
截至波长2	≤ 980 nm	≤ 1300 nm	≤ 1300 nm	≤ 1300 nm
模场直径1550 nm	5.4 ± 0.7 μm	5.4 ± 0.7 μm	5.4 ± 0.7 μm	5.4 ± 0.7 μm
数值孔径	0.23 ± 0.02	0.23 ± 0.02	0.23 ± 0.02	0.23 ± 0.02
熔接衰减 (with G.652 at 1300 & 1700 nm)	≤ 0.2 dB	≤ 0.2 dB	≤ 0.2 dB	≤ 0.2 dB
偏振模色散 (100 m)	≤ 0.25 ps	≤ 0.25 ps	≤ 0.25 ps	≤ 0.25 ps
几何特性
包层直径	125 ±1 μm	125 ±1 μm	125 ±1 μm	125 ±1 μm
涂覆层直径	250 ±7 μm	250 ±7 μm	250 ±7 μm	250 ±7 μm
芯/包层同心度	≤0.6 μm	≤0.6 μm	≤0.6 μm	≤0.6 μm
包/涂覆层同心度	≤ 12.5 μm	≤ 12.5 μm	≤ 12.5 μm	≤ 12.5 μm
机械特性
光纤强度	1.5 % (150 KPSI)	1.5 % (150 KPSI)	1.5 % (150 KPSI)	1.5 % (150 KPSI)
商业段长（±5 m）	250, 500, 1000 m	250, 500, 1000 m	250, 500, 1000 m	250, 500, 1000 m
环境特性
存储温度	- 40°C to + 75°C	- 40°C to + 75°C	- 40°C to + 75°C	- 40°C to + 75°C
工作温度	- 5°C to + 75°C	- 5°C to + 75°C	- 5°C to + 75°C	- 5°C to + 75°C
存储湿度(非凝露)	5 % to 95 %	5 % to 95 %	5 % to 95 %	5 % to 95 %
工作湿度(非凝露)	5 % to 95 %	5 % to 95 %	5 % to 95 %	5 % to 95 %
