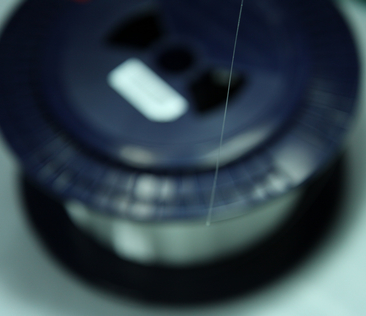

细径单模光纤(RC-SMF)

产品介绍

产品简介：
细径单模光纤是一种具有较高数值孔径的弯曲不敏感单模光纤。由于玻璃包层和外涂附层材料几何尺寸的显著减小，光纤对弯曲损耗的敏感性显著降低，并使之在极度密绕时具有较低的弯曲损耗。该系列光纤可以根据用户需求进行特殊设计，以满足用户对截止波长、模场直径和弯曲敏感性的特殊需求和应用。
产品特点：
1、包层和涂附层几何尺寸小，使之能密绕而不引入显著的弯曲损耗
2、较高的数值孔径，降低了光纤对弯曲损耗的敏感性
3、耦合效率高
4、双涂覆层保护，减少了微弯引入的损耗

产品特点

1、对光纤弯曲半径要求苛刻的器件
2、泵浦光纤
3、数据信号传输
4、传感器件

主要用途

主要技术指标

光纤类型
RC 980/80-21/165
RC 1310/80-21/165
RC 1550/80-21/165
RC 1310/80-13/165
产品编号
RC1015-F
RC1016-F
RC1017-F
RC1016-B
光学性能
工作波长(nm)
980
1310
1550
1310
截止波长(nm)
920±50
1220±70
1420±70
1220±100
模场直径(μm)
4.0±0.5
@980nm
5.5±0.5
@1310nm
6.5±0.5
@1550nm
8.9±0.5
@1310nm
最大损耗(dB/km)
2.0@980nm
0.7@1310nm
0.5@1550nm
0.6@1310nm
典型数值孔径
0.21
0.21
0.21
0.13
几何性能
包层直径(μm)
80±2
80±2
80±2
80±2
包层圆度(%)
≤1
≤1
≤1
≤1
芯/包同心度(μm)
≤0.5
≤0.5
≤0.5
≤0.5
涂覆层结构
双紫外固化涂覆层
双紫外固化涂覆层
双紫外固化涂覆层
双紫外固化涂覆层
涂覆层直径(μm)
165±10
165±10
165±10
165±10
机械性能
筛选强度(kpsi)
100
100
100
100
备注：可以提供200 kpsi筛选强度的产品
可以提供其它外涂层尺寸的产品

主要业务 Business

设备校准及测试

光学类服务能力一览表

智能装备

光电仪器设备及产品

方案咨询及培训

联系我们

您现在的位置：光电仪器设备及产品 >光纤、光缆及光器件

产品介绍

产品特点

主要用途

主要技术指标

光纤类型	RC 980/80-21/165	RC 1310/80-21/165	RC 1550/80-21/165	RC 1310/80-13/165
产品编号	RC1015-F	RC1016-F	RC1017-F	RC1016-B
光学性能
工作波长(nm)	980	1310	1550	1310
截止波长(nm)	920±50	1220±70	1420±70	1220±100
模场直径(μm)	4.0±0.5 @980nm	5.5±0.5 @1310nm	6.5±0.5 @1550nm	8.9±0.5 @1310nm
最大损耗(dB/km)	2.0@980nm	0.7@1310nm	0.5@1550nm	0.6@1310nm
典型数值孔径	0.21	0.21	0.21	0.13
几何性能
包层直径(μm)	80±2	80±2	80±2	80±2
包层圆度(%)	≤1	≤1	≤1	≤1
芯/包同心度(μm)	≤0.5	≤0.5	≤0.5	≤0.5
涂覆层结构	双紫外固化涂覆层	双紫外固化涂覆层	双紫外固化涂覆层	双紫外固化涂覆层
涂覆层直径(μm)	165±10	165±10	165±10	165±10
机械性能
筛选强度(kpsi)	100	100	100	100
