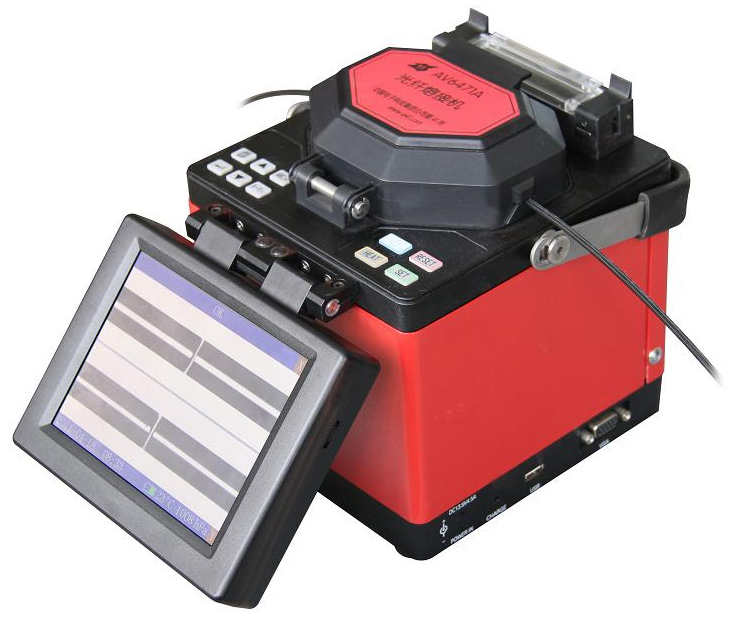

AV6471A 多功能光纤熔接机是一种全新设计的光纤接续设备。专门针对FTTH环境的光纤接续应用:轻巧的机身和精细的设计使其在即使狭窄的工作环境也能游刃有余;新颖的光纤成像系统和纯数字化设计使图像显示更加细腻、清晰;实时嵌入式操作系统提供了友好的操作界面和更加丰富的功能;内置超大容量高性能锂电池为长时间野外工作提供了可靠保障;温、湿度和气压实时补偿系统大大提升了设备适应恶劣外界环境变化的能力,为在不同环境下取得低损耗接续的一致性提供了保证。
主要特点:
AV6471A FTTH光纤熔接机是一款设计紧凑、操作简单、易于携带的全新光纤熔接设备,机身设计符合人体工程学的操作原理,即使在光纤很短的情况下也可以很轻松地进行熔接。
AV6471A FTTH光纤熔接机除适用于FTTH环境外,还可用于包括干线在内的所有光缆线路工程施工、线路维护、应急抢修、光纤器件的生产测试以及科研院所的研究教学中。
光纤类型 | SM(单模),MM(多模),DS(色散位移),NZDS(非零色散位移) | |||||
接续损耗 | 0.02dB(SM),0.01dB(MM),0.04dB(DS),0.04dB(NZDS) | |||||
回波损耗 | 优于60dB | |||||
操作方式 | 全自动、半自动、手动 | |||||
光纤对准 | 先进的PAS对准方式 | |||||
适用光纤 | 皮线光缆、SC等连接器(可选)及0.25mm、0.9mm普通光纤 | |||||
切割长度 | 8~16mm | |||||
放大倍数 | 304/152倍 | |||||
图像显示 | 高性能5.7英寸液晶屏,提供清晰、细腻的图像显示 | |||||
张力测试 | 标准2N(可选) | |||||
热缩套管 | 60mm、40mm和一系列热缩套管 | |||||
电池容量 | 典型熔接320次,充电时间约为3.5小时(可在充电时使用) | |||||
电池寿命 | 循环充电次数达300~500次,客户自己可更换 | |||||
电极寿命 | 典型值4000次,客户自己可更换电极 | |||||
施工照明 | 内置高亮度、宽范围照明灯,极大方便夜间操作 | |||||
供电电源 | 内置锂电池11.1V;外接适配器,输入:AC100-240V,输出:DC13.5V/4.5A | |||||
工作环境 | 温度:-10℃~+50℃;湿度:0~95%RH(不结露);海拔高度:0~5000m | |||||
重 量 | 2.7kg(无电池),3.2kg(含电池) | |||||
操作界面 | 中文/英文 | |||||
主体尺寸 | 宽×高×深=150mm×140mm×160mm | |||||
电源最大功率 | ≤20W(不含充电);≤55W(包括充电) | |||||
直流内部电源 | 工作时间 (23ºC±2ºC) | ≥8h(连续工作) | ||||
≥10h(待机状态) | ||||||
充电时间 | ≤3.5h(关机充电) | |||||
≤4.5h(开机充电) | ||||||
直流外部电源 (外部电源适配器) | 输入 | 100~240V, 50/60Hz | ||||
输出 | 13~14V, ≥4.4A, 电源插头中心为正极 | |||||
漏电流 | 输入电压为220V时,漏电流≤3.5mA | |||||
接口功能 | USB | 存储记录 | 没有U盘 | 给出“请插入U盘”提示 | ||
有U盘 | 导出记录,完成时给出“请拔出U盘”提示 | |||||
软件升级 | 进行软件升级特定操作后,插入U盘后系统应出现升级进度条,并在数秒后完成。拔出U盘后重新开机,开机界面显示的软件版本应和U盘中升级文件版本一致 | |||||
VGA | 通过VGA接口和外部监视器联机,监视器屏幕应能显示当前熔接机屏幕内容 | |||||
自动功能
| 自动熔接 | 可完成两根光纤的间隙设定、准直、放电熔接、估计损耗显示 | ||||
张力实验 | 打开时,完成熔接后自动进行张力(1.96N)测试,测试完成后显示“张力测试正常” | |||||
自动加热 | 开启时,无需按加热键,可自动启动加热功能。加热指示灯应点亮,并可将一根60mm标准热缩套管热缩成功 | |||||
性能指标 | 熔接时间 | 熔接时间≤9s | ||||
加热时间 | 40mm热缩管 | 加热时间≤30s | ||||
60mm热缩管 | 加热时间≤35s |
