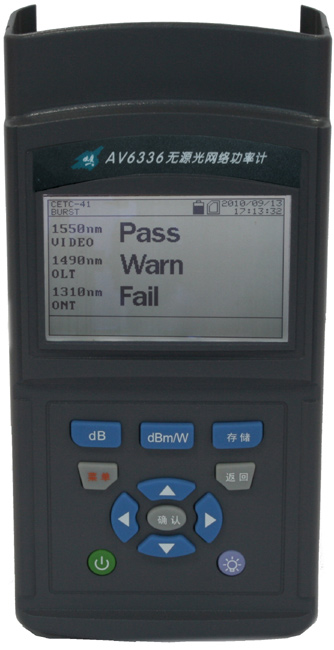

AV6336手持式无源光网络功率计主要用于对光纤通信网络中传输的光信号功率进行测试,但与普通光功率计不同,它具有突发模式光信号功率测试功能、多复合波长光信号功率测试功能以及光纤网络在线监测功能,可对光纤网络中传输的所有信息类型(包括语音、数据和视频)的光信号功率进行测试,可同时支持BPON、EPON、GPON不同类型的单纤双向无源光传输网络,可满足无源光网络工程的安装建设、激活和服务、故障诊断各阶段的光功率测试需求。
主要特点:
突发模式光功率测试功能
具有突发模式光功率测试功能,能对接入的突发模式光信号进行功率测量。
多复合光信号和网络在线监测功能
具有由OLT和ONU端口构成的光路传输直通路径,具有对上、下行复合光信号进行波长选择测试的功能,在显示器上指示出选择的波长和其对应的测量端口。
对数光功率和线性光功率显示功能
通过按键操作进入绝对对数光功率、相对对数光功率和线性光功率的测量方式,对应单位切换为dBm、dB或mW、uW。
“PASS”(通过)/“FAIL”(失败)网络状态指示功能
通过按键操作进入“PASS”(通过)/“FAIL”(失败)的测量方式,能将当前测量结果与当前告警阈值进行比较而显示“PASS”或“FAIL”等状态。
告警阈值设置功能
编辑和存储10组告警阈值数据,能选择调用其中一组作为当前测量使用的阈值。
数据存储和回放功能
通过按键操作保存当前测试数据,能通过显示器调看已存储的数据。最多可以存储1000组。
USB接口功能
具备USB数据传输接口,可与计算机进行通信,实现存储数据的上传和告警阈值的下载。
FTTx/PON 开通和维护的理想工具:
开通:可在整个开通阶段对所有的PON信号进行测量,验证并确保满足网络标准。
1、直通连接,同时测量所有的PON信号
2、采用过滤检测器,可对每个PON信号波长进行单独测量
3、1310nm波长上行突发光功率测量功能
维护:在日常维护过程中会遇到各种传输问题,如:连接器端面受污,光纤宏弯、断裂,光端机故障等,这些问题都会致使传输线路中的信号损耗或性能下降。
1、灵活的选择测试位置
2、查询故障,及时排除
同步测量并显示所有PON信号:
AV6336无源光网络功率计可同时测试光纤中的三个波长信号:1310 nm上行波长与1490 nm和1550 nm下行波长;其突发模式测试功能可对1310上行PON信号进行准确的突发光功率测试。AV6336无源光网络功率计的直通设计可使它连接在OLT和ONU之间,功率计仅提取一小部分的信号使用,在保证ONU继续运转的同时,测试所有使用波长情况。
多达10个可定义的阈值设置:
AV6336无源光网络功率计具有多达 10 个可定义的阈值设置。在测试过程中,用户可根据测试位置和所使用设备的类型,设置不同的阈值,而每个阈值设置中包含三种波长(1310、1490 和 1550 nm),每种波长都有其自己的通过、警告和未通过阈值,使用户方便地进行通过/失败分析。可通过基于PC的软件对这些阈值进行命名和配置。
波长和波长通带
上行波长: 1310nm
上行波长通带: 1260nm~1360nm
下行波长: 1490nm/1550nm
下行波长通带: 1480nm~1500nm/1530nm~1570nm
直通插入损耗: ≤1.5dB
功率测量准确度: ±0.5dB
功率范围
上行功率范围: +10dBm~―35dBm(1310nm突发)
下行功率范围: +10dBm~―40dBm(1490nm)、+25dBm~―40dBm(1550nm)
显示分辨率: 0.01dB/0.01uW
波长隔离度: ≥45dB
界面语言:可选简体中文、English
最高可响应信号速率:1.25Gb/s
环境适应性:
工作温度: 0℃~50℃。(电池充电温度:5℃~35℃)
工作湿度: 10℃~30℃时,(5~95)%±5%;
30℃~40℃时,(5~75)%±5%;
40℃以上时,(5~45)%±5%。
低气压:海拔高度4600m。
贮存温度:-40℃~70℃。
供电电源:
外部直流电源:DC12V/1.5A;功耗(不计对电池组的充电功耗)≤1.8W;
内部直流电源:4.8V镍氢充电电池组。
机械特征:
外形尺寸(宽×高×深):95mm×52mm×195mm
质量:≤1k
主机和配件:
项目 | 名称 | 数量 |
主机 | AV6336手持式无源光网络功率计 | 1 |
标配 | 电源线 | 1 |
选配 | SC/ST型光输入接头 | 各2 |
a. 注:由于设计改进的需要,上述内容如有改变,恕不另行通知。
