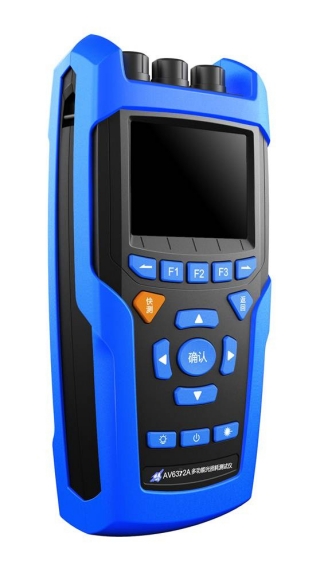

AV6372A 多功能光损耗测试仪是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品主要基于模块化设计思想,采用集成化小型化的设计技术、稳定光源技术、微弱信号探测技术以及高精度损耗测试等技术,实现光源、光功率计等多个单一仪器功能的单机集成。仪器采用手持式设计,小巧灵活,测试方便,广泛应用于光纤通信网络的研制施工、故障排查和日常维护保障等,还可应用于光纤光缆、光无源器件等的生产测试。
AV6372A外观结构采用业界先进的双色双料模具设计工艺,外观新颖亮丽、坚固耐用,采用触摸和按键双重操作方式,操作方便;内置高级防反射的LCD显示单元,即便野外环境下,操作界面也清晰可见;机内配备有大容量的锂电池,工作时间长达8小时以上,适于长时间野外作业。
整机不仅可完成光纤光缆的插损、回损以及长度的测试,还可进行光功率的测试,可进行光纤的端面检测与可视故障定位,也可作稳定光源独立输出,还具有光电话通信功能实现辅助测试。
典型应用:
借助两台AV6372A 多功能光损耗测试仪可实现FTTH网络中心局到用户端的双向插损、回损、长度的三波长测试,快速、高效。
率计 | 模块号 | BP | HP | LP | |||||||
测量范围 | -70dBm~+10dBm | -55dBm~+26dBm | -73dBm~+6dBm | ||||||||
波长范围 | 800nm~1650nm | 800nm~1650nm | 800nm~1650nm | ||||||||
不确定度 | ±5%± | ±5%± | ±5%± | ||||||||
0.1nW | 3nW | 0.05nW | |||||||||
分辨率 | 0.01 | 0.01 | 0.01 | ||||||||
测距单位 | 千米、米、千英尺、英尺、英里 | ||||||||||
光源 | 模块号 | 2A | 3A | 3B | 4A | 4B | |||||
光源波长 | 1310nm±20nm/ 1550nm±20nm/ | 1310nm±20nm/ 1550nm±20nm/ 1625nm±10nm/ | 1310nm±20nm/ 1490nm±10nm/ 1550nm±20nm/ | 1310nm±20nm(SM端口)/ 1550nm±20nm(SM端口)/ 850nm±20nm(MM端口)/ 850nm±20nm(MM端口)/ 1300nm±20nm(MM端口) | |||||||
稳定度 | ±0.05dB(8小时) | ||||||||||
光谱宽度 | ≤5nm | ||||||||||
最小输出功率 | -1dBm/-1dBm(单模光纤) | -1dBm/-4dBm | -1dBm/-4dBm | -1dBm/-1dBm | -1dBm/-1dBm | ||||||
/-7dBm | /-7dBm | (单模光纤) | (单模光纤) | ||||||||
(单模光纤) | (单模光纤) | -20dBm /-20dBm | -10dBm /-10dBm | ||||||||
(多模50um光纤) | (多模62.5um光纤) | ||||||||||
损耗测试 | 动态范围 | 60dB | 56dB | 56dB | 60dB(单模)/ | 60dB(单模)/ | |||||
40dB(多模) | 46dB(多模) | ||||||||||
测试精度 | 0.15dB(并排法)/ 0.25dB(环回法) | ||||||||||
长度测试 | 测量范围 | 200km | 200km(单模)/ 5km(多模) | ||||||||
不确定度≤120km | ±(10m+1%×长度) | ||||||||||
回损测试 | 测试范围 | 65dB(APC、单模波长)/ 55dB(UPC、单模波长) | |||||||||
不确定度 | ±0.5dB | ||||||||||
VFL | 输出功率 | 3dBm(典型) | |||||||||
选配功能 | 光电话 | 工作波长:1550nm±20nm;动态范围:40dB;光输出接口:FC/APC | |||||||||
端面检测 | 成像放大倍数:约400倍 | ||||||||||
战术指标 | 外形尺寸 | 宽×高×深=105mm×245mm×65mm | |||||||||
重量 | 约1.3kg | ||||||||||
电源 | AC/DC适配器:AC100V~240V、50/60Hz、1.5A;直流:19V±2V(3A); | ||||||||||
内部锂电池:8.4V,6800mAh,电池工作时间:8小时(常温,低亮度) | |||||||||||
环境适应性 | 工作温度:-10℃~+50℃(电池充电:5℃~40℃) ;相对湿度:5%~95%,无结露 | ||||||||||
存储温度:-40℃~+70℃(电池:-20℃~60℃) |
注:测试条件为23℃±5℃,单模为1550nm,多模为850nm。
