YQ2019008 | 常见液位计的特点及应用

作者: 来源: 日期:2019-09-05 浏览:72次

液位计是现代企业自动化的重要计量工具,主要用于生产过程中对罐、釜、塔等液位的检测与控制。随着电子技术的进步,液位测量与控制技术有了很大的提高,满足了企业自动化和节能的需要。作为物位仪表的一种,企业应用的液位计种类繁多。本文介绍常见的四种液位计,分别为浮力式液位计、差压式液位计、磁性翻板液位计、超声波液位计。每种液位计的特点不同,应用领域也不同。下面具体介绍下。






1、浮力式液位计



浮力式液位计分为两种。一种是通过测量漂浮于被测液面上的浮子或浮标随液面变化而升降,产生的位移来检测液位,为恒浮力式液位计,它的特点是结构简单、价格较低,适于各种贮罐的测量。另一种是利用沉浸在被测液体中的浮筒所受的浮力与液位的关系来检测液位,为变浮力式检测,即浮筒式液位计。该仪表可以实现远传和自动调节。当液面不同时,沉筒浸泡于液体内的体积不同,由于所受浮力不同因而产生位移,通过机械传动转换成角位移来测量液位。



2、差压式液位计



差压式液位计是利用压力表测量容器内液柱的静压进而测得液位。该液位计通常有两个取压口,分别是气相和液相取压口,气相取压点用来测量设备内气相压力;液相取压点既受气相压力影响亦受液柱静压力的作用,液柱所产生的静压力就是液相和气相压力之差。液位和液柱产生的静压成正比关系,因此利用静压就可测得液位。量程、度合适的压力表或差压表的选择,是通过被测介质的密度及液体测量范围,计算出的压力或压差范围来决定。该液位计配套差压变送器,可以实现远传功能,在工业领域中应用广泛,属于比较成熟的液位计。差压式液位计的精度较低,为了减少温度、介质密度对测量精度的影响,需要配套很多测试仪器,成本会大大增加。

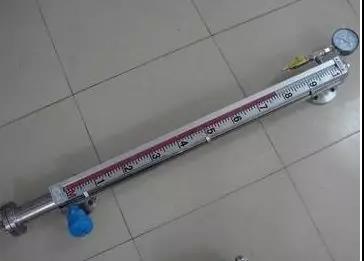

3、磁性翻板液位计



根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位上升或下降时,液位计中的磁性浮子也随着液位上升或下降,通过磁耦合的传递,浮子内的磁钢驱动磁翻柱指示器,使红、白翻柱发生翻转,如果液位上升,翻柱由白色转为红色;如果液位下降,翻柱则由红色转为白色,液位的实际高度就是指示器上的红白交界处,这样即可清晰的指示出容器内的液位高度。

高密封,防泄漏的磁性翻板液位计,应用于有毒、有害、强腐蚀介质、高温、高压的场合,能够显示其优越性。此类液位计属于机械式液位计,故无须额外供电。由于显示部分与被测介质是相互隔离的,因此不会因为被测介质污染显示部分而使测量读数受到影响,用户根据需要安装液位变送器,输出电流信号,可实现远距离检测或控制维护量小,维修费用低。磁翻板液位计结构简单,安装便捷,实际应用不易渗漏,不易堵塞,可直接清晰的观察容器内介质的液位。因此它适用于石油、化工等工业领域的液位测量,亦适用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位测量。



4、超声波液位计



超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。

超声波液位计是由微处理器控制的液位仪表,几乎不受介质限制,不受液体的粘度、 密度等影响,可实现测量值的温度补偿,非接触测量,无机械可动部分,安装简单、方便,操作简单,界面直观可以应用于各种液体或固体物料高度的测量。

以上分析的是比较常见的液位计,除了这四种液位计,企业应用的液位计还有雷达液位计、磁致伸缩液位计、伺服式液位计、电容式液位计、射频导纳液位计、钢带液位计、静磁栅液位计等。每种液位计都有各自的工作原理、特点和应用范围,因此对于不同的工业应用,要根据具体情况选择适用的液位计类型。随着工业技术的发展,液位计在液位的测量上起到了越来越重要的作用,因此液位计的发展也显示了一个国家工业水平的发展,因此我们要认真的去学习、研究并不断的创新,开拓液位计测量的新时代。
