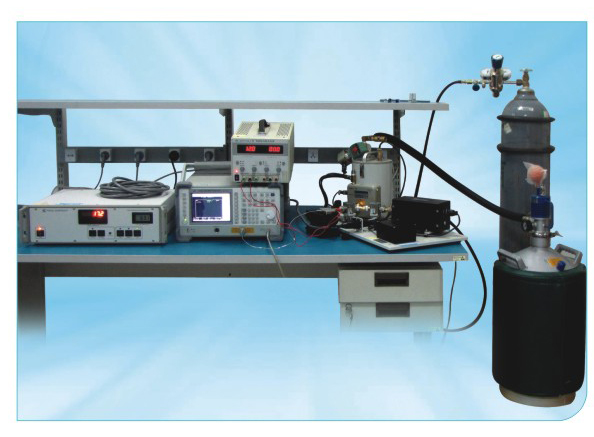

装置由冷源、热源、噪声系数分析仪、低噪声放大器、矢量网络分析仪等组成。采用比对的方法校准噪声源的超噪比，采用矢量网络分析仪校准噪声源输出端口的驻波比。装置溯源到国家基准。

装置用于校准频率范围在10MHz～40GHz的智能噪声源和固态噪声源的超噪比和电压驻波比。

冷源噪声温度准确度：3.0K

热源噪声温度准确度：3.5K

电压驻波比：小于2.0             扩展不确定度：0.05 （k＝2）

超噪比校准范围：（3～17）dB      扩展不确定度：0.20dB （k＝2）
