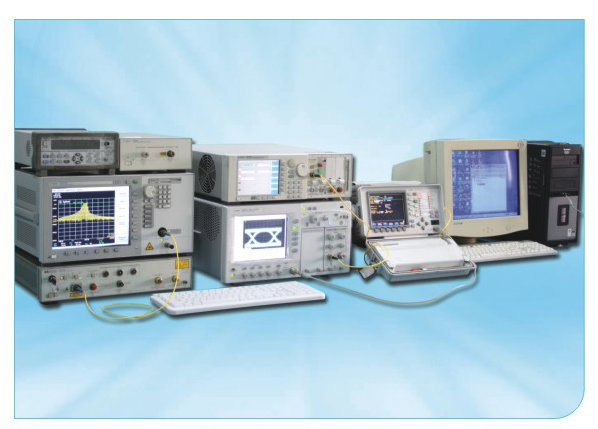

装置主要由高频示波器、频谱分析仪、网络性能分析仪、光功率计、光衰减器、光谱分析仪、光回波损耗测试仪以及高速光电探测器等组成。采用IEC等国际组织推荐的方法对各类光网络测试仪器进行测量，装置技术水平处于国内领先。

装置能够准确测量光信号的抖动、消光比、误码特性等传输性能参数，可对在光通信领域广泛使用的SDH/PDH分析仪、通信性能分析仪、误码分析仪、PCM测试仪等光通信网络测试仪器进行校准。

校准波长：1310nm、1550nm

测量速率：155Mb/s、622Mb/s、2.488Gb/s、9.953Gb/s、10.71Gb/s

光功率测量范围：+10dBm～-50dBm

回波损耗测量范围：（10～60）dB

抖动测量频率范围：20Hz～20MHz

抖动幅度测量不确定度：光发射模块0.15UIp-p    （k=2）

                    光接收模块0.2UIp-p     （k=2）

误码产生与接收：单个误码；固定误码率：1*10-n（n=3、4、5、6、7、8、9）；

测试图案：字图案、全“0”、全“1”、PRBS:2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、2³¹-1。
