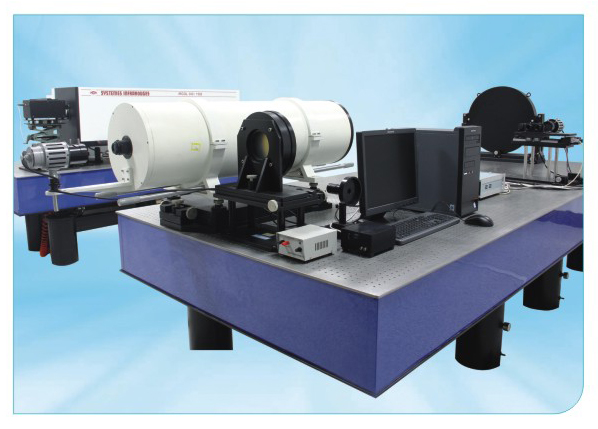

主要由大口径离轴抛物镜平行光管、短筒长焦平行光管、多光谱目标模拟靶标以及标准距离模拟器等组成。采用平行光管、十字分划靶标以及图像处理技术校准光电跟踪仪光轴一致性参数；采用分辨率定义法校准可见光成像系统空间分辨率；采用光电延时法校准激光测距精度参数。

装置用于光电跟踪仪光轴一致性、可见光成像系统空间分辨率、激光测距能力和测距精度等重要参数的校准。

（1）光谱范围：0.6mm～0.9mm、1.06mm、3mm～5mm、8mm～12mm；

（2）光轴一致性测量范围： 0.06mrad～0.3mrad；

光轴间距离范围：≤500mm；

光轴一致性测量不确定度：0.03mrad（k=2）；

（3）光电跟踪仪可见光成像系统空间分辨率：

测量范围：0.05mrad～0.1mrad；

测量不确定度：0.02mrad（k=2）；

（4）激光测距精度：

测距范围：500m～20000m；

测距精度测量不确定度：5m（k=2）。
