计量服务产业经典案例:质量控制的计量解决方案

作者: 来源: 日期:2019-03-06 浏览:40次

  两年多来,国家平板显示产业计量测试中心(苏州)(以下简称“中心”)在筹建过程中,深入产业,了解产业需求,积极为产业提供计量解决方案。


 服务对象


  国内某大型液晶面板生产企业在生产液晶模组时发生质量问题,主要表现在产品亮度、色域、均匀性、响应时间等关键参数在研发、生产和质量部门的测量结果不一致(见图1),常有测量结果超出质量控制范围。经企业内部核查,大部分测量用设备均处于受控状态且按周期进行检校,少部分测量用设备由于种种原因无法校准。在激烈的市场竞争形势下,企业迫切需要得到准确统一的量值,做好品质管控,以保障和提升产品质量。


图1 质量问题


 服务措施

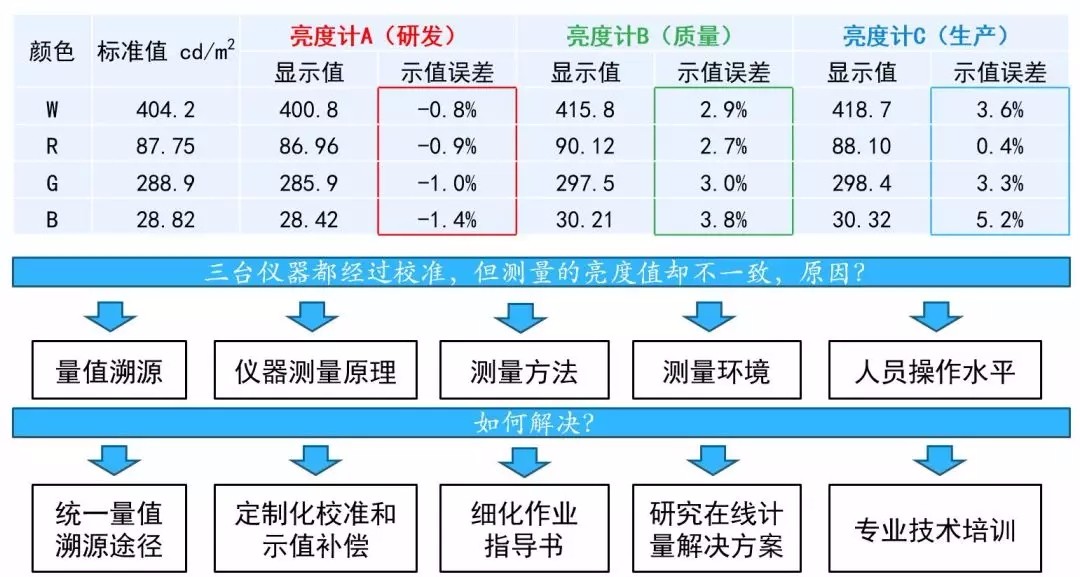

  中心得到企业反馈的问题后,凭借在平板显示产业多年的计量测试技术积累,深入生产一线积极与企业沟通,了解不同部门间测量设备的配置、测试方法、使用环境等具体情况。经过一段时间的沟通和讨论,发现企业人员往往认为只要仪器定期校准后,其测量值一定是准确的。而实际我们发现在测量设备的量值溯源、测量原理、测量方法、测量环境以及人员的操作水平上都存在问题。由此我们针对这些具体问题分别提供解决方案,如图2所示。


图2 解决方案

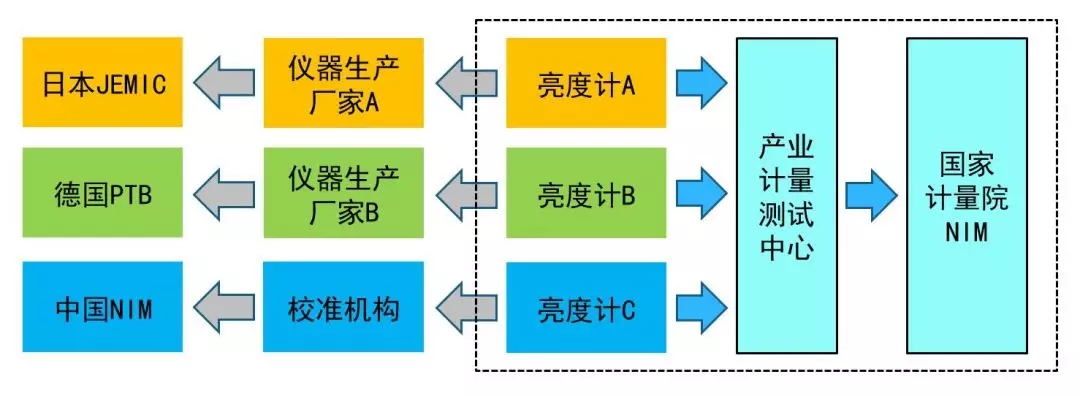

  1.统一量值溯源途径:通过向企业宣传量值溯源的重要性,与设备厂家交涉取得校准授权,将原先溯源至多个国家的量值统一溯源至中国国家计量基标准(见图3)。


图3 量值统一溯源至中国国家计量基标准

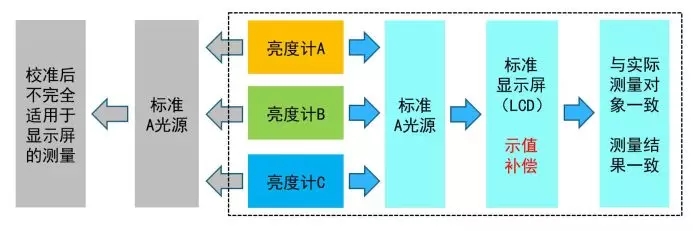

  2.定制化校准和示值补偿:研制标准显示屏、背光屏等适用于液晶面板行业的专用标准器,根据企业实际需求定制化校准方法,在执行国家计量技术规范的基础上,对企业专有需求利用新的方法和标准器进行示值补偿,以消除显示屏光谱与标准光源光谱间的差异(见图4)。


图4 定制化校准和示值补偿

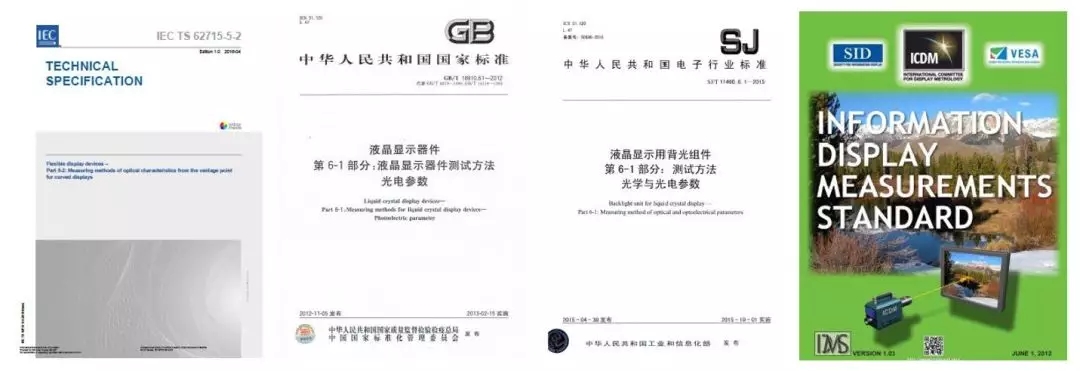

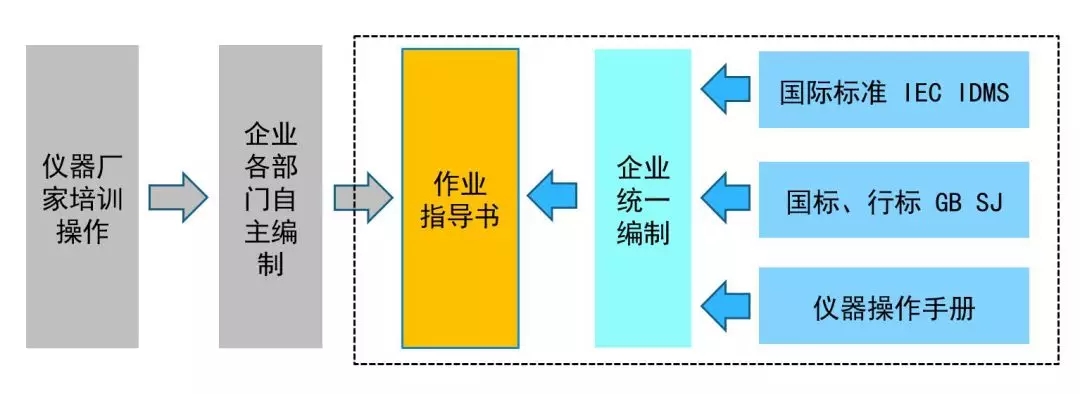

  3.细化作业指导书:引用国标、行标、国际标准等标准化测量方法,结合企业实际操作,按测量参数分别写进作业指导书,规范各质量管控参数的测量操作(见图5)。



图5 细化作业指导书

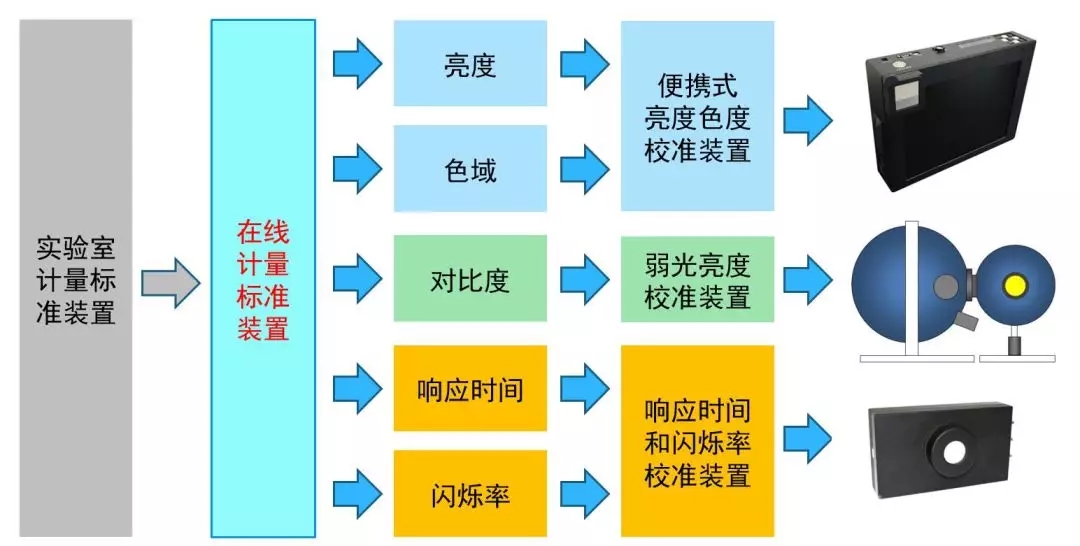

  4、研究在线计量解决方案:将计量技术服务从实验室延伸到企业生产一线,研制便携式亮度色度校准装置、响应时间和闪烁率校准装置等在线计量标准,实现现场、原位计量(见图6)。


图6 在线计量解决方案

  5、开展专业技术培训:就计量基础、测量技术、测试方法、环境控制等要素对企业人员开展专业技术培训,加深操作人员对测量的理解,能更好地得到准确一致的测量结果。


 服务效果

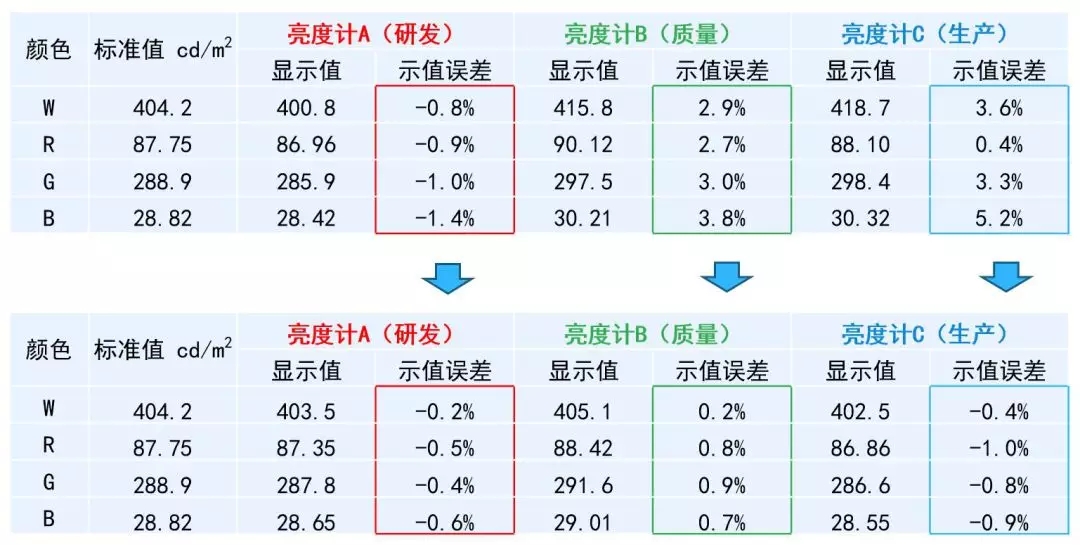

  通过以上几个方面的技术服务,企业研发、生产和质量部门基本解决了亮度、色域、均匀性、响应时间等关键参数的不一致问题,如图7所示,提升了企业产品质量管控能力,帮助企业尽快完成产品设计定型和品质检验,提高了生产效率。同时,也是对中心技术能力的一次很好宣传。


图7 解决的关键参数不一致问题


 成果推广

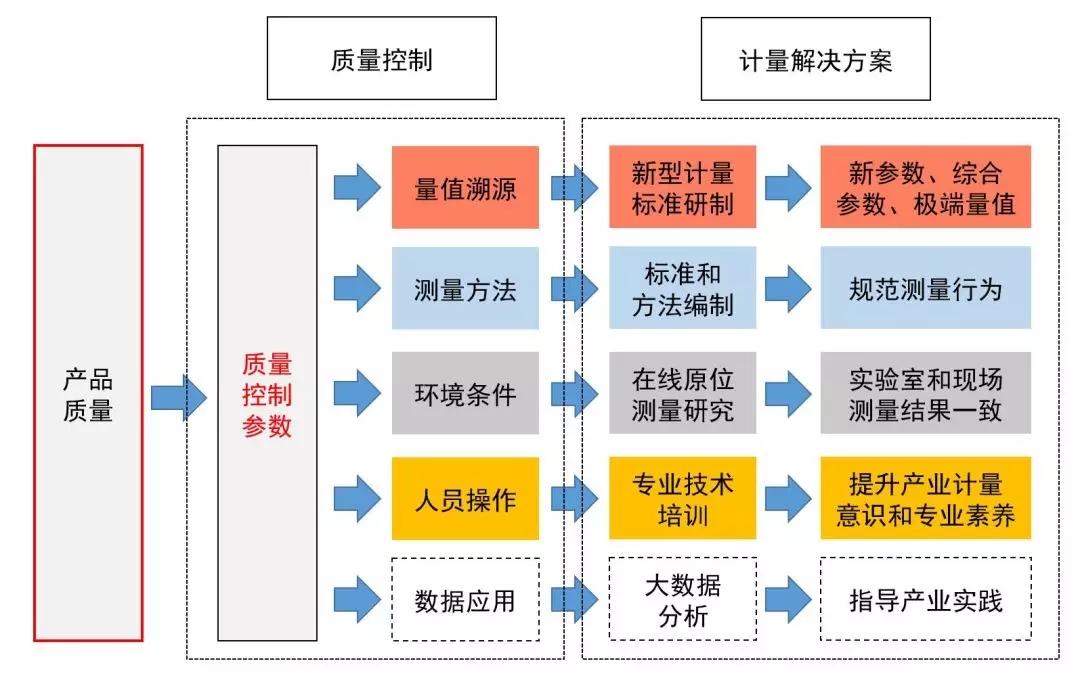

  平板显示产业中有关质量控制的关键参数众多,目前我们解决了一部分参数的计量问题,通过对生产工艺的分析,还有部分关键参数的计量问题仍待解决。我们将以此方案为模板,今后针对这些未解决的问题在新型计量标准研制、标准和方法编制、在线原位测量研究、专业技术培训以及大数据分析等方面加强研究和攻关,早日形成一套全面的平板显示产业计量解决方案(见图8)。


图8 全面计量解决方案
